低压电缆2016-08-30

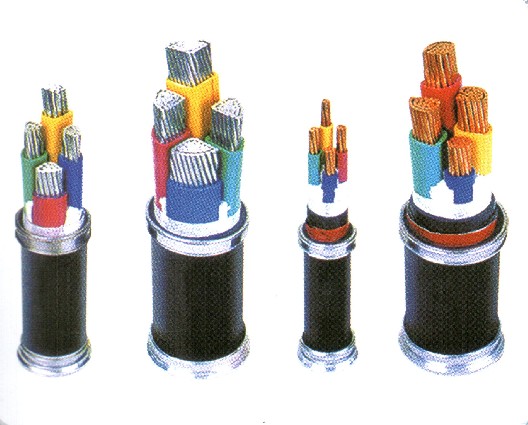

一、聚氯乙烯绝缘聚氯乙烯护套电力电缆
1、用途：适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上
2、特点：电缆除具有可靠的电气性能外，还具有较强的防止
化学
腐蚀性，耐酸，碱和
有机
溶剂，电缆不受敷设落差的限度，可在任何落差甚至垂直的场合敷设。
3、
工作
温度：0℃~ +70℃
4、
产品
型号、名称及有关说明
1)VV VLV 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
适用于敷设在室内、电缆沟道、管道中，不能受机械外力作用
2)VV22 VLV22 铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆
适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力
3)ZR-VV ZR-VLV铜(铝)芯聚氯乙烯绝缘阻燃聚氯乙烯护套电力电缆
用于要求阻燃场所输配电路上
4)ZR-VV22 ZR-VLVV铜(铝)芯聚氯乙烯绝缘内钢带铠装阻燃聚氯乙烯护套电力电缆
用于要求阻燃场所输配电路上
5、主要
技术
特性
(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。
(2)电缆长期答应
工作
温度不超过70℃，敷设时温度应不低0℃，弯曲半径应不
化工
资讯交流平台
小于电缆外径10倍。
(3)成品电缆导电线芯的直流50HZ，换算到标称截面1mm2，长度为1m和温度+20℃时，
铜芯应不大于0.0184，铝芯应不大于0.031Ω。
(4)成品电缆的绝缘电阻，换算到1m和温度+20℃时应符合下表规定。
型号 名称 额定电压(V) 主要用途
TJHF4B 聚四氟乙烯绝缘耐高温电力电缆 1000V以下 固定敷设
TJHF4BR 聚四氟乙烯绝缘耐高 软电力电缆 500V以下 敷设时要求柔软的场合
6、主要
技术
特性
(1)额定电压：交流50HZ、1000V及以下
(2)绝缘线芯能承受交流50HZ、3000V电压试验5min不击穿
(3)电缆绝缘电阻+20时不小于10MΩ Km
(4)电缆能在+220℃ 的
环境
温度中长期运行
(5)电缆通过低温、浸水、高温、燃烧各项实验后，其技术机械性能不变。
7、(3+1)芯电缆(中性线芯)的截面规定
主线芯 : 2.5 4 6 10 16 25 35 50 70 95 120 150
(3+1)中性:1.5 2.5 4 6 6 10 10 16 25 35 35 50
